Cyclone PCB 配線及開關盒組裝

開關盒電子零件
品名 規格 數量
電源供應線 兩線式 35cm 1
探測線 兩線式 35cm 1
探測延伸線 兩線式 35cm 1
主軸控速線 兩線式 12cm 1
按鈕排線 四線式32cm 1
按鈕銀線 單惢線 5cm 1
船形開關
1
DC 插座 外5.5mm內2.1mm 1
鱷魚夾 紅色,黑色各一 2
方形按鈕 紅色,黃色,綠色各一 3
熱收縮 紅色,黑色各8cm 2
2孔KF2510插頭
1
2孔KF2510插座
1
KF2510端子
2
3孔XH插頭
1
XH端子
2
4孔杜邦座
1
2x4孔杜邦座
1
2孔杜邦座
1
杜邦端子
8






前置工作
  1. 焊接工具
  2. 尖嘴鉗
  3. 打火機
  4. 剖線鉗(非必要)
  5. 壓線鉗(非必要)
探測廷長線
探測延長線
  1. 取探測延伸線35cm
  2. 除去電線前端包覆
  3. 記得先分別套上鱷魚夾套(不然等做好忘了上套就要重來一次了)
探測延長線

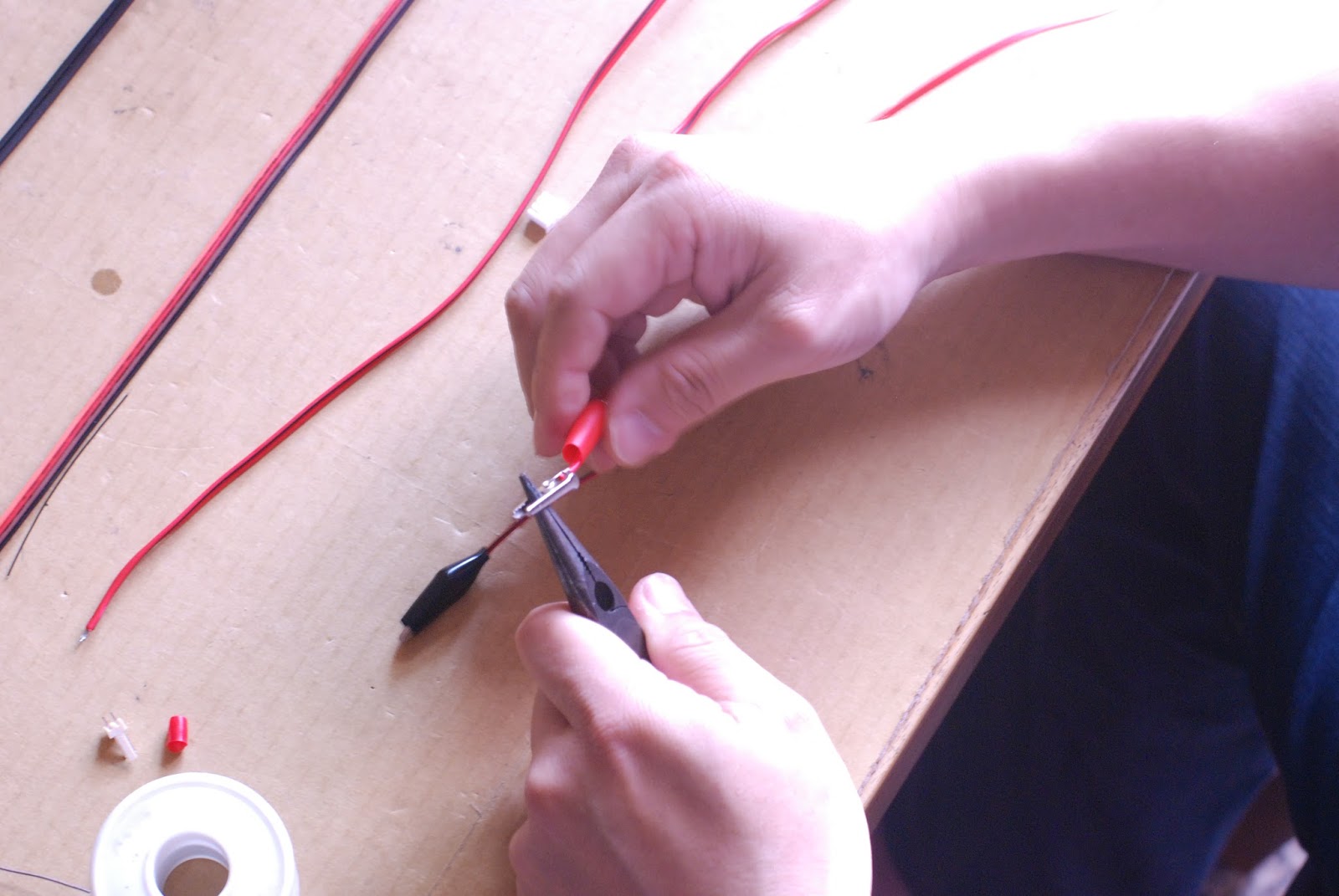

  1. 套上鱷魚夾子
  2. 用尖嘴鉗將鱷魚夾金屬扣壓在電線上
探測延長線
  1. 將電線焊在鱷魚夾金屬上
探測延長線
  1. 拿個物件讓鱷魚夾咬比較容易套上塑膠套
探測延長線
  1.  完成了紅黑雙色鱷魚夾
探測延長線
  1. 在探測延長線另一端,同樣除去電線前端包覆
  2. 分別套上KF2510端子,再用尖嘴鉗夾端子在電線上
探測延長線
  1. 如果你像我,夾的技術不是很好的時候,可以補焊一下
探測延長線
  1.  再分別將端子插到2孔KF2510插頭內

完成探測延長線

探測線
  1. 取探測線35cm
  2. 除去電線前端包覆
  3. 分別套上熱收縮管
探測線
  1. 將2孔KF2510插座插在探測延長線(比較好焊)
  2. 再將探測線焊在2孔KF2510插座在上
探測線
  1.  火烤一下熱收縮管
探測線
  1. 另一端同樣除去電線前端包覆
探測線
  1.  再分別夾上杜邦端子
探測線
  1.  如果你像我,夾的技術不是很好的時候,可以補焊一下
探測線
  1.  再插到4孔杜邦座,第3孔為黑色鱷魚夾(代表負極)

完成探測線

主軸控速線
  1. 3孔XH插頭x1
  2. XH端子x2
  3. 主軸控速線 10cmx1
  4. 2孔杜邦座x1
  5. 杜邦端子x2
主軸控速線
  1. 取主軸控速線
  2. 除去電線前端包覆
  3. 主軸控速線一側分別壓好XH端子
主軸控速線
  1. 主軸控速線另一側分別壓好杜邦端子
主軸控速線
  1. 如果你像我 夾的技術不是很好的時候 可以補焊一下
主軸控速線
  1. 將杜邦端子分別插入2孔杜邦座
主軸控速線
  1. 將XH端子插入3孔XH插頭(注意要與你的主軸控速板的外部控制正負接腳是否一致
按鈕線
  1. 按鈕排線30cm
  2. 除去電線前端包覆
  3. 可以上點助焊劑
按鈕線
  1. 取方形按鈕依序排列,紅,黃,綠
  2. 再分別將按鈕排線分別焊接在每一顆方形按鈕的一側上
按鈕線
  1. 再取按鈕銀線,除去按鈕銀線去的外部包覆部
  2. 再焊在每一顆方形按鈕的另一側上
按鈕線
  1.  再最後一根排線焊在按鈕銀線上
按鈕線
  1.  在按鈕排線別一端,分別夾上杜邦端子
按鈕線
  1. 如果你像我 夾的技術不是很好的時候 可以補焊一下
按鈕線
  1. 插到2x4孔杜邦座
  2. 依序第1排第1孔為Resume(綠色按鈕)
  3. 第1排第2孔為Hold(黃色按鈕)
  4. 第1排第3孔為Hold(紅色按鈕)
  5. 第2排任一孔插入負極(按鈕銀線)

完成按鈕線

電源供應線
  1.  先剪下4cm電源供應線段
電源供應線
  1.  只取一節電源供應線,分別除去電線前端包覆
電源供應線
  1. 剪取4段紅色熱收縮管及2段黑色熱收縮管(各約1.2cm)
電源供應線
  1.  記得焊接前套上2個熱收縮管
電源供應線

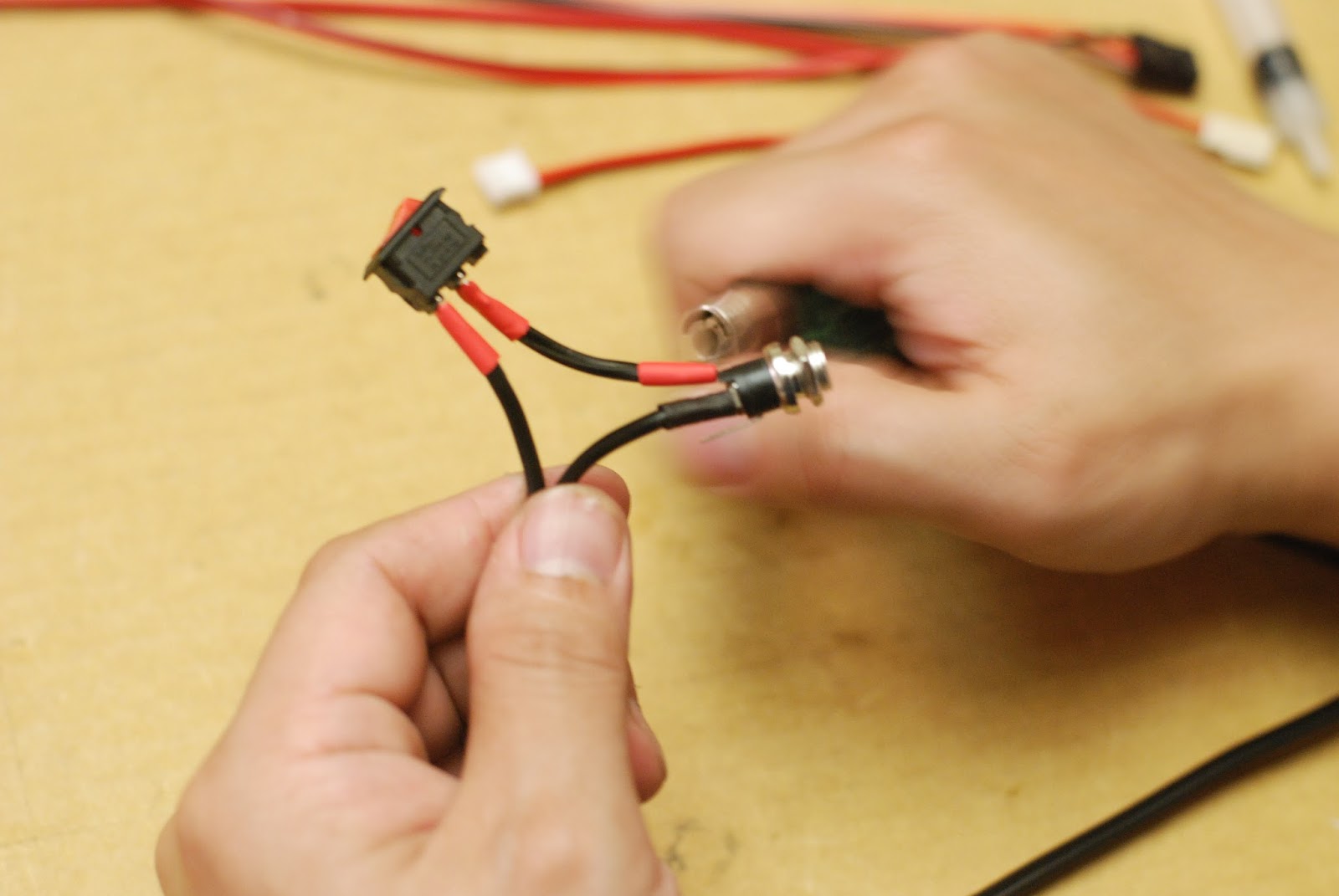

  1.  將剪下的一節電源供應線焊在DC 插座上(不要焊在長接腳上長接腳為外殼接點)
電源供應線
  1.  另一側焊在船形開關上
電源供應線
  1. 取電源供應線
  2. 分別除去電線前端包覆
  3. 焊接前套上熱收縮管
  4. 別分焊在船形開關上及焊在DC 插座上(不要焊在長接腳上長接腳為外殼接點)
電源供應線
  1.  火烤一下熱收縮管
電源供應線
  1. 而另一側在電源供應線要先確認DC電源正負極
  2. 插上DC 電源
  3. 打開船形開關(I為開O為關)
  4. 用電表測正負極
  5. 確認後再套上熱收縮管(紅色為正,黑色為負)
電源供應線
  1. 最後再火烤一下熱收縮管
開關盒
  1. 將列印好的 開關盒 將內部塞入DC插座(記得先拆下螺帽)
  2. 將船形開關內部穿過四方開口
  3. 再從外側壓入
開關盒
  1. 再鎖上 DC插座螺帽
開關盒
  1. 再將焊好的三個按鈕,由外部壓入
開關盒
  1. 取探測線由內部穿到  開關盒 左側小的方孔
  2. 置放在方孔邊,由內部,點上快乾

完成開關盒

E2D Arduino CNC shield V3.5 控制板
  1.  將電源線另一側鎖在 CNC shield  控制板
E2D Arduino CNC shield V3.5  控制板
  1. 插上按鈕線
E2D Arduino CNC shield V3.5 控制板
  1. 插上探測線
E2D Arduino CNC shield V3.5 控制板
  1. 將 主軸控速線的3孔XH插頭插在主軸控速在板上
E2D Arduino CNC shield V3.5 控制板
  1.  另一頭2孔杜邦頭插在CNC shield 控制板


E2D Arduino CNC shield V3.5 控制板
  1.  分別插上步進馬達X,Y,Z
E2D Arduino CNC shield V3.5 控制板
  1.  分別插上Endstop X,Y,Z


 完成Cyclone PCB 配線
