可不可以雕刻鋁板?? 說真的我比你還想知道..想知道就動手做..

自從發文" 做好3D 列印,接下來印一台CNC 雕刻機來玩吧!" 一直有人在問我..

可不可以雕刻鋁?? 說真的我比你還想知道..想知道就動手做..

 E2D Cyclone Drilling aluminum

從板金廠ㄠ了一塊鋁板,，還跟老闆問是不是 #6061 ，老闆回了一句..你要多少量呀?

一般板金廠用的大多是#5052 ,只好等那天不小心多出來撿到6061的鋁板或其它不同的鋁材料號...

從網路查詢一下鋁材料號的差異
有在Yahoo 知識回答..

 Al-2XXX
是鋁-銅合金為主,用於航太,運輸等結構性強度金屬又需輕量化的結構性零件 但耐蝕性算較差,表面處理要做好, 2字頭和7字頭,其熱處理後機械強度最強,兩者系列熔接性最差 2010和2012我沒遇過, 主要是2024,.....用於航空座椅16G主結構支撐架,
.
Al-5XXX
鋁-鎂合金,有極佳耐蝕,溶接及不錯的機械性質,用途廣,用於化學,船舶構造性材料及裝飾裝璜材料 5052....是鋁合金中最接近純鋁導電導熱能力,又可加工能力,無純鋁過軟無法後加工,為電腦散熱片,鋁擠桌上型電腦散熱器主要材料的首選
.
Al-6XXX
鋁--鎂-矽合金,在鋁合金中算中間偏上的強度等級,是很普遍民生用品的常見管材棒材,一般耐蝕性與焊接性都還不錯,也可用於結構,建材,裝飾等 6061....鍛品,腳踏車零組件,角鋁,鋁管,把手,火車行李擋桿,公車握桿,自動化輕軌道,潔淨室隔間牆,鋁法蘭,電器外殼,賽車或大卡車鋁輪圈,....多到一榻糊塗
.
Al-7XXX
鋁-鋅合金,有不錯焊接性,且焊接後就算不做時效就也有還不錯的強度,用於航太飛彈,戰車,船鑑,運輸上的構造或外殼 7075.....為上面航太軍事及船舶材料最常用到的材料,熱處理後相當接近中碳鋼強度,比低碳鋼強度優,是鋁合金中機械強度最好的,但重量比鋼鐵輕

所以要了一片AL#5052  厚:3 mm 請老闆裁切成 150x100 mm 的尺寸,好讓我可以鎖在Cyclone 上

當然在 DraftSight 畫一下自己的LOGO，記得把檔案儲存 ASCII 工程圖 dxf 格式 ,再開啟 已經中文化的 bCNC  打開剛儲存 ASCII 工程圖 dxf 格式,就可以轉成G-Code.

再做一下自動水平校正後，按下執行..真的在鋁板上刻上出圖樣耶~~

 E2D Cyclone Drilling aluminum

加工參數:

1. 刀具:30度V型0.3 平底尖刀
2. 主軸轉速: 10000RPM
3. 下刀進給量:60mm/min
4. 進刀進給量:80mm/min
5. 目標深度:0.2mm
6. 深度增量:0.2mm

 E2D Cyclone Drilling aluminum

從左到右加工參數:

第一圖形LOGO

1. 刀具:30度V型0.3 平底尖刀
2. 主軸轉速: 10000RPM
3. 下刀進給量:60mm/min
4. 進刀進給量:80mm/min
5. 目標深度:0.2mm
6. 深度增量:0.2mm

第二圖形LOGO

1. 刀具:30度V型0.3 平底尖刀
2. 主軸轉速: 10000RPM
3. 下刀進給量:60mm/min
4. 進刀進給量:第一層刀:80mm/min 第二層刀:80mm/min 第三層刀:60mm/min   第四層刀:40mm/min
5. 目標深度:0.8mm
6. 深度增量:0.2mm

第三圖形LOGO

1. 刀具: 1.5mm玉米銑刀
2. 主軸轉速: 10000RPM
3. 下刀進給量:60mm/min
4. 進刀進給量:第一層刀:60mm/min 第二層刀:50mm/min 第三層刀:40mm/min
5. 目標深度:0.6mm
6. 深度增量:0.2mm

在 DraftSight 畫一下自己的LOGO

記得把檔案儲存 ASCII 工程圖 dxf 格式 ,

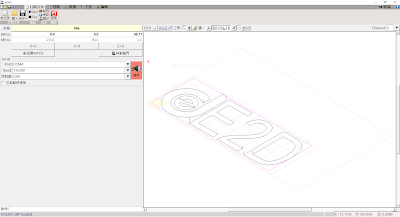

中文化 bCNC

開啟 已經中文化的 bCNC  打開剛儲存 ASCII 工程圖 dxf 格式,就可以轉成G-Code.

 E2D Cyclone Drilling aluminum on YouTube

 E2D Cyclone Drilling aluminum on YouTube

Cyclone 是可以雕刻鋁,只是要依刀具不同要調校出最佳的進刀參數....
