我的主軸馬達原來是 是875不是775啦~

755 馬達 尺寸規格 但卻沒有875的尺寸規格

原本想要用Cyclone,來刻印章來玩。

但廠商拿了了二顆  MABUCHI  馬達來給我試。才發現我原本的主軸馬逹不是775，網路找了一下原來是隱藏高8字頭而且找不到相關尺寸資料~難怪當時老闆笑的有點詭異~,不過老闆有說過.12V就9200RPM...24V可以到18600RPM..可惜手邊只有12V的電源供應器,雖則刻電路版或壓克力..沒有什麼問題但總是感覺買了NSR300 表頭只有NSR150 所以廠商順帶提供一顆

24V 6A 電源供應器.

BCNC 安裝在WINDOWS及設置說明

   因為BCNC 支援多款平台,像WINDOWS,LINUX,Mac OSX,OpenBSD, 連 Raspberry Pi,BananaPi都有支援,所以可以在系統旁作個小型控制台，而各系統的安裝方式在 BCNC OS 都有詳細說明.

• BCNC 能夠 跨平台是因為程式是用 python  撰寫 ,所以你要先安裝 python  而版本 V2 或V3 都可以執行,但原創人是在V2下測試時間較長所以強烈建議安裝V2的最新版本的Python。

• 並且要安裝pyserial，安裝相同版本的Python的pyserial。可從終端（CMD），執行命令（其中PythonXX是你的Python安裝目錄）

       C:\PythonXX\Scripts\easy_install pyserial

• 下載BCNC並複製到系統中。

         下載BCNC壓縮文件並解壓到碟碟位置，打開文件夾，然後運行bCNC.bat

下表為使用者回饋各版本的運作狀態,供參考:

OS	Python	Notes
Windows XP SP3	2.7.5
Windows Vista SP2	2.7.9
Windows 7	2.7.*	Any 2.7 version should work
Windows 8.1	2.7.10 is known to work
Windows 10	2.7.*	Any 2.7 version should work

Share Cyclone PCB Factory 875 Spindle Holder

溫濕度偵測交流風扇控制器

己經運行五年的溫度偵測交流風扇控制器,LCD 也開始出現亂碼>.<!

我以為亂碼不是只有在電腦螢目才會出現,想不到LCD也會．

看著五年前DIY的工藝感觸良深..（上面還是從公司不小心回來的Microprocessor)

藉著　3D Printer&Cyclone pcb factory
REDIGINE..

Cyclone BOM

cyclone
項次	品項	數量	備註
1	光桿	6	210*2, 150*2, 250*2
2	M8牙條	3	205*1, 290*1, 110*1
3	壓克力6mm	2
4	12V5A電源	1
5	Arduino CNC shield3.0	1
6	Arduino UNO	1
7	DRV8825	3
8	USB延長線15米	1
9	endstop	3
10	步進馬達	3
11	PWM轉速調節器	1
12	電機主軸	1
13	延長桿	1	配合電機主軸
14	筒夾	1
15	608ZZ	4
16	688ZZ	1
17	LM8UU	5
18	LM8LUU	3
19	C扣	4
20	正負極夾子	1
21	彈簧	2	內徑9mm 長13mm
22	電源接頭	1
23	開關按鍵	4
24	腳墊	4
25	排線+束線帶+接腳(DRV8825用)	1
26	一堆螺絲螺帽		M8的1/2螺帽 1個

[封箱文] CYCLONE 封箱好物

　　　要玩CNC 雕刻機,不小心就會家庭失合或傷及無辜,不得不找個箱子把它給封起來避免 屑屑 讓老婆跟你鬧家庭命,不要屑屑 使你的小孩流眼淚..

介紹一個將CYCLONE 封箱好物:

大嘴鳥收納箱 - MHB 38

尺寸：375寬 x 412深 x 413高mm
材質：PP
荷重：10公斤
容量：38公升
顏色：粉藍、粉綠、粉紅、黑灰、本透
 開口面寬加大，取物更容易
 全新開闔結構設計，達氣密式及防潑水效果
 上蓋採包覆性設計，防止異味或蚊蟲入侵
 模組化設計，可互相堆疊
 最高可堆疊高度：2層

做好3D 列印,接下來印一台CNC 雕刻機來玩吧!

有3D列印真的很方便，要自己 Make 一台自己3D printer 並不困難，又是開源的資訊及廣大的網路社團，最主要的是可以自己自由修改~~如綱路流傳的 Open Source  is Free.開源是可以給你想要的自由...但不是免費,因為我投資了也不少,還好不貴...怕只是會一直燒下去...難怪會有人說自由是可貴的。

Cyclone PCB Factory - RepRapWiki

Cyclone PCB Factory 到底有何媚力讓我想要做一台來玩，因為機構可以用3D printer 列印又是開放式硬體設計，提供OpenSCAD 資料，讓MAKER可以修改尺寸規格，而且利用Arduino UNO 來做控制器，開源電路GRBL 利用Arduino 來操控X,Y,Z 及主軸轉速，符合標準的G代碼，沒有任何測試上的疑慮。

又有開源軟體介面 如:

1. bCNC [Windows, Linux, Mac]
2. Universal G-code Sender (UGS)[Java Cross-Platform]
3. Easel [Browser-based ]
4. GRBLweb[Web Browser]
5. GrblPanel [Windows]

6. grblControl [Windows/Linux]

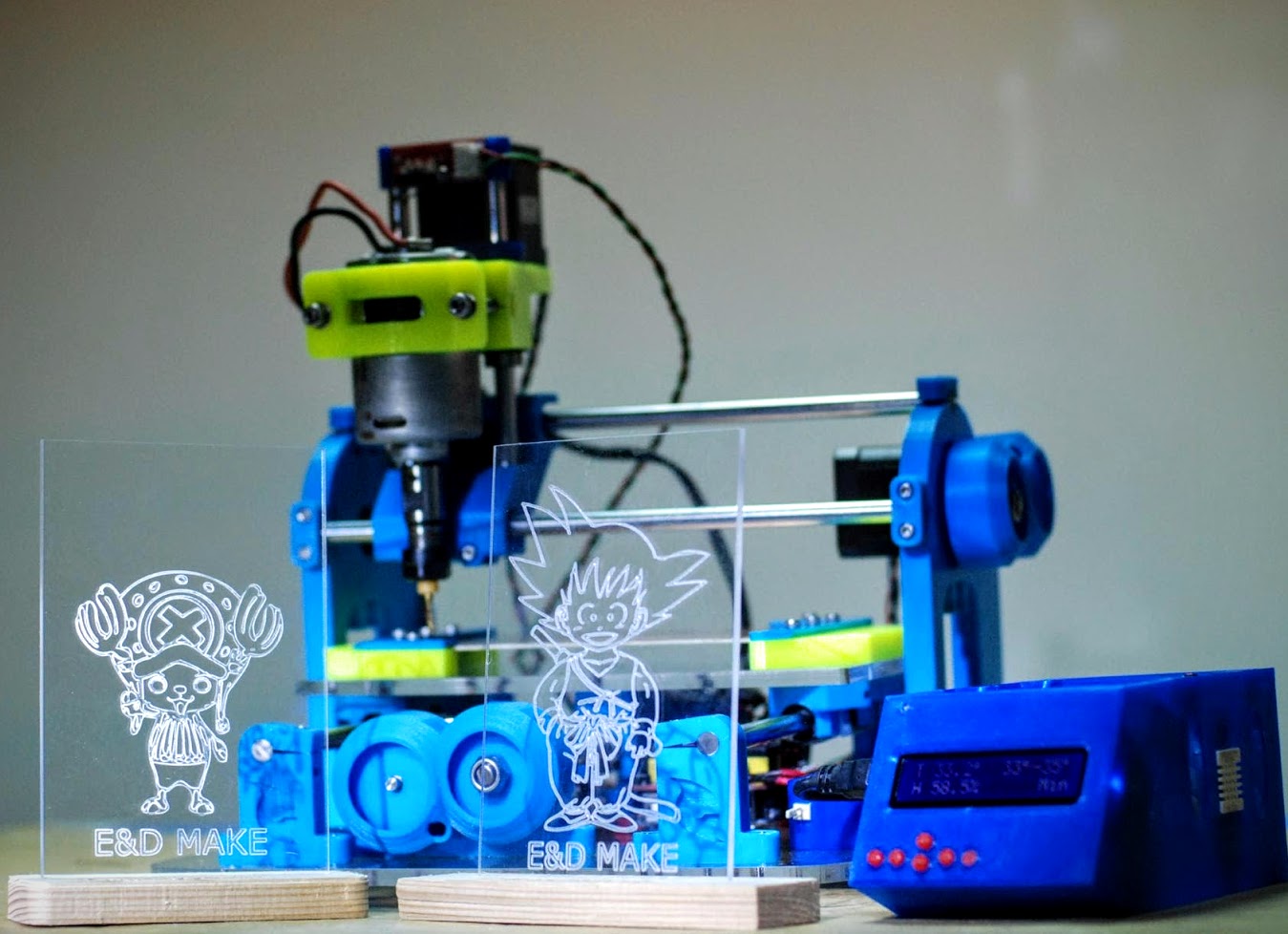

DIY Cyclone PCB Factory

DIY Cyclone PCB Factory

Cyclone PCB Factory 是個 利用 3D 列印的CNC 加工機 於2013年五月首次發布它 已經被很多玩家重新修改或設計，如 Engineer &Designers(E&D)。








Cyclone PCB Factory 到底有何媚力讓 Engineer&Designers Make

1. 可利用3D Printer 列印的CNC 加工機。
2. 符合標準的G代碼，並且與一些CAM工具的輸出，沒有任何測試上的疑慮。
3. 開放式硬體設計,提供OpenSCAD 資料,讓玩家可以修改尺寸規格
4. 開源電路GRBL 利用Arduino 來操控X,Y,Z 及主軸轉速
5. 開源軟體介面 如:

• bCNC [Windows, Linux, Mac]
