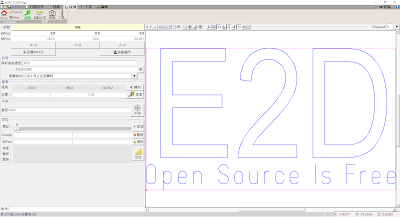

bCNC 操作

記得做好3D 列印,接下來印一台CNC 雕刻機來玩吧! 這一篇文章..後最有提到..如何雕刻電路版(Eagle)及圖檔(Inkscape) 轉換G-CODE 到bCNC .最後選擇 opne source 的KiCad 及pcb2gcode來雕刻發了Cyclone PCB milling Double-Sided 雕刻雙層板，所以接下應該來是　圖檔(Inkscape) 轉換G-CODE，可是中途又跑去搞 bCNC 中文化.. 才發現.bCNC 只有安裝在WINDOWS及設置說明好像沒有提到 bCNC 怎麼操作..所以呢就發了這一篇文章..

首先..要去下載 bCNC 當然...中文會有點%#@$% ，抱歉因為小弟的手誤眼矬..沒有仔細校驗。才會有這一篇　bCNC 無線搖控操作Cyclone 讓 Carlos Garcia Saura (Cyclone PCB -Factory 原創作者)知道我都是用 Google translation 翻譯。不然你就先到 Engineer2Designer/bCNC 下載最新的中文翻譯版 ..如果你發現那裡有翻譯不妥，請你告訴我，等到確認不會鬧笑話在一併修正到 vlachoudis/bCNC 。

下載後記得在工具(Tools)分頁中點地球(Language) 選擇 tradition chinese，系統就會出現，Please restart program. 在你重新啟動時記得要先設定字體Font :設定字體為如下圖

bCNC 設定字體

不然系統會因為字體找不到，而無法切換成中文。

而 bCNC 原文如下:

bCNC

GRBL CNC command sender, autoleveler and g-code editor

An advanced fully featured g-code sender for GRBL. bCNC is a cross platform program (Windows, Linux, Mac) written in python. The sender is robust and fast able to work nicely with old or slow hardware like Rasperry PI (As it was validated by the GRBL mainter on heavy testing).

bCNC

Installation

You will need the following packages to run bCNC

tkinter the graphical toolkit for python Depending your python/OS it can either be already installed, or under the names tkinter, python-tkinter, python-tk
pyserial or under the name python-serial, python-pyserial
Optionally:
python-imaging-tk: the PIL libraries for autolevel height map
python-opencv: for webcam streaming on web pendant

Expand the directory or download it from github and run the bCNC command

Configuration

You can modify most of the parameters from the "Tools -> Machine" page. Only the changes/differences from the default configuration file will be saved in your home directory ${HOME}/.bCNC or ~/.bCNC

The default configuration is stored on bCNC.ini in the installation directory.

PLEASE DO NOT CHANGE THIS ONE

Features:

simple and intuitive interface for small screens
import/export g-code and dxf files
fast g-code sender (works nicely on RPi and old hardware)
workspace configuration (G54..G59 commands)
user configurable buttons
g-code function evaluation with run time expansion
feed override during the running for fine tuning
Easy probing:
- simple probing
- center finder with a probing ring
- auto leveling, Z-probing and auto leveling by altering the g-code during sending.
- height color map display
- manual tool change expansion and automatic tool length probing
- canned cycles expansion
Various Tools:
- user configurable database of materials, endmills, stock
- properties database of materials, stock, end mills etc..
- basic CAM features (profiling, pocketing, cutting, drilling)
- User g-code plugins:
  - bowl generator
  - finger joint box generator
  - simple spur gear generator
  - spirograph generator
  - surface flatten
  - ...
G-Code editor and display
- graphical display of the g-code, and workspace
- graphically moving and editing g-code
- reordering code and rapid motion optimization
- moving, rotating, mirroring the g-code
Web pendant to be used via smart phones

Disclaimer

The software is made available "AS IS". It seems quite stable, but it is in an early stage of development. Hence there should be plenty of bugs not yet spotted. Please use/try it with care, I don't want to be liable if it causes any damage :)

它不僅支援 Windows, Linux, Mac ,

還支援 Rasperry PI 所以你就可以像我自由的改造它

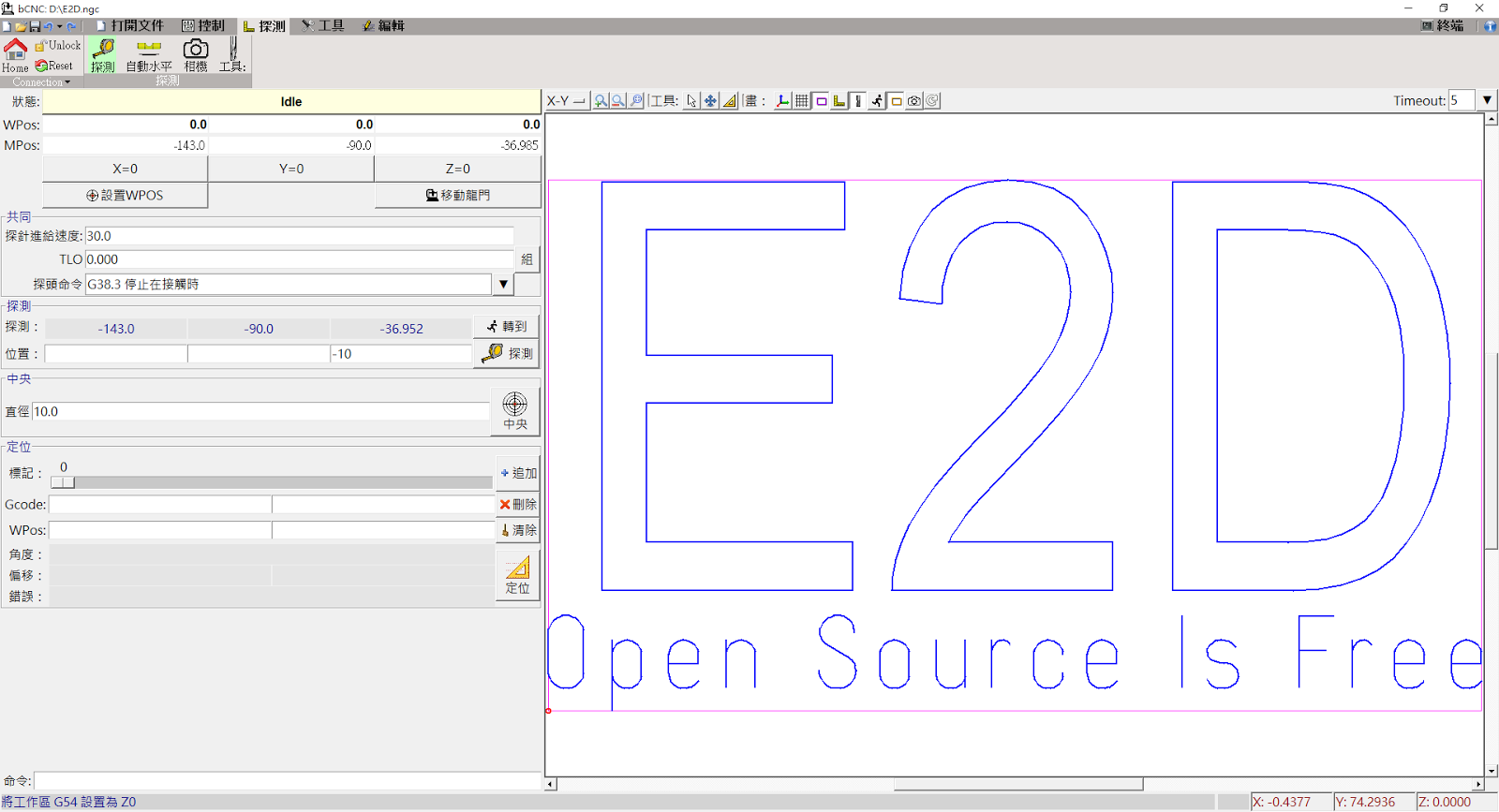

E2D Cyclone

當然如同bCNC的:

免責聲明

該軟件按“原樣”提供。它似乎相當穩定，但它處於早期發展階段。因此，應該有大量的bug還沒有發現。請使用/仔細嘗試，我不想負責，如果它造成任何損害:)

所以要小心使用..它不僅是開源而且更是自由軟體 GNU通用公共許可證。

而且它不但有自動水平校正而且支援影像定位ＣＣＤ。也開始支援 GRBL 1.1 所以就可以調控進刀量或主軸轉速跟百分比調控(也就是同時調整進刀量及轉速)..

而且它有許多外掛..省去你開繪圖軟體的時間，它可以讓你直接輸入文字進行雕刻（但還沒支援中文字體）或是輸入幾個參數就可以做一個齒輪還是做個組合箱。

bCNC 內建外掛

1.一開始請建議你先設定刀具
從工具頁->銑刀

你可以追加,複製,刪除或改名刀具..(但不要輸入中文..因為下次會呈現亂碼)

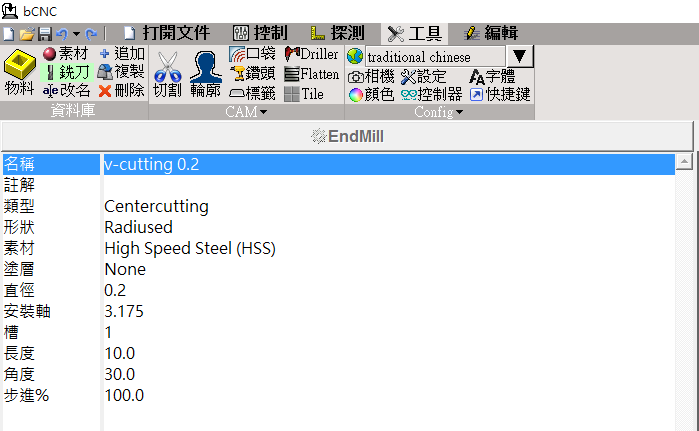

bCNC 設定刀具

再依你刀具型態去設定下方為中文對照表:

類型:	素材:
Ball End=球刀 Fishtail=魚尾 Radiused=圓角刀 Square End=平面刀 V-cutting=V型刀	Carbide-Tipped=硬質合金 Cobalt=鈷 High Speed Steel (HSS)=高速鋼（HSS） Powdered Metal (PM) Cobalt=粉末金屬（PM）鈷 Solid Carbide=整體硬質合金 Titan=Titane
型狀:	塗層:
Centercutting=中心切割 Combination=綜合 Down-cutting=下切 Engraving=雕刻 Non Centercutting=非中心切割 Spiral=螺旋 Straight=直線 Up-Cuttin=向上切削	None=無 AlCrTiN AlTiCrN PCD TiAlCrN TiAlN Titanium aluminium nitride (black) TiCN (bluish)= TiN Titanium Nitride (yellowish) _TiN Titanium Nitride (yellowish

2.再設定素材

從工具頁->素材

同樣你可以追加,複製,刪除或改名的的素材..(但不要輸入中文..因為下次會呈現亂碼)

bCNC 設定素材

bCNC 系列內部己設定一些素材，及各素材的參數，如刀進給量，下刀進給量，深度增量
（但僅供參考，實際參數建議你，配合自己的設備再驗証過）

Acrylic	壓克力
Aluninum	鋁
Bamboo	竹
Birch	樺木
Bubinga	古夷蘇木
ContraPlaque	合板
Copper	銅
HPDE	高密度聚乙烯
Linoleum	油布
Maple	楓
MDF	中密度纖維板
PVC	聚氯乙烯
Walnut	核桃

3.最後就要設定被加工物料：

bCNC 設定被加工物料

選擇你要加工的素材：

設定安全 Z軸高度材料的厚度..而曲面高度~~我就不知道了..>.<!(如果你知道,記得告訴我)

設定好你就可以開始發揮你的創意了
從工具頁->CAM->Generator->Text

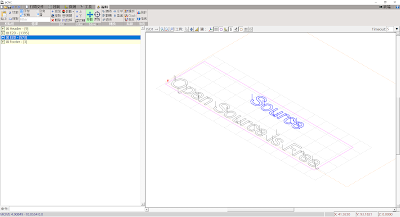

bCNC 文字外掛

輪入你要(名稱)
生成的內容(就是要雕刻的文字)
工作深度(雕刻深度)
字體大小
字體文件(也就是字型檔)
你可以在你的C:/Windows/fonts 下找到windos 的內建字型.但只支援英文字體．

如果要中文呢很簡單..你可以在DraftSight cad 創作,如果是文字..記得炸開..文字炸開指令是txtexp
