我的主軸馬達原來是 是875不是775啦~

755 馬達 尺寸規格 但卻沒有875的尺寸規格
原本想要用Cyclone,來刻印章來玩。
但廠商拿了了二顆  MABUCHI  馬達來給我試。才發現我原本的主軸馬逹不是775,網路找了一下原來是隱藏高8字頭而且找不到相關尺寸資料~難怪當時老闆笑的有點詭異~,不過老闆有說過.12V就9200RPM...24V可以到18600RPM..可惜手邊只有12V的電源供應器,雖則刻電路版或壓克力..沒有什麼問題但總是感覺買了NSR300 表頭只有NSR150 所以廠商順帶提供一顆
24V 6A 電源供應器.


左邊是我原本用的12V 5A .右邊是廠商提供的24V 6A
775 的外徑有42mm
875 的外徑有48mm
話不多說就先來測試755的轉速~~
裝上775主軸馬達

只好先拆下原本裝好要雕刻的印章墊

測出不出軸心有偏心.可能百分表0.01mm還是太大了.要找千分表才測得出

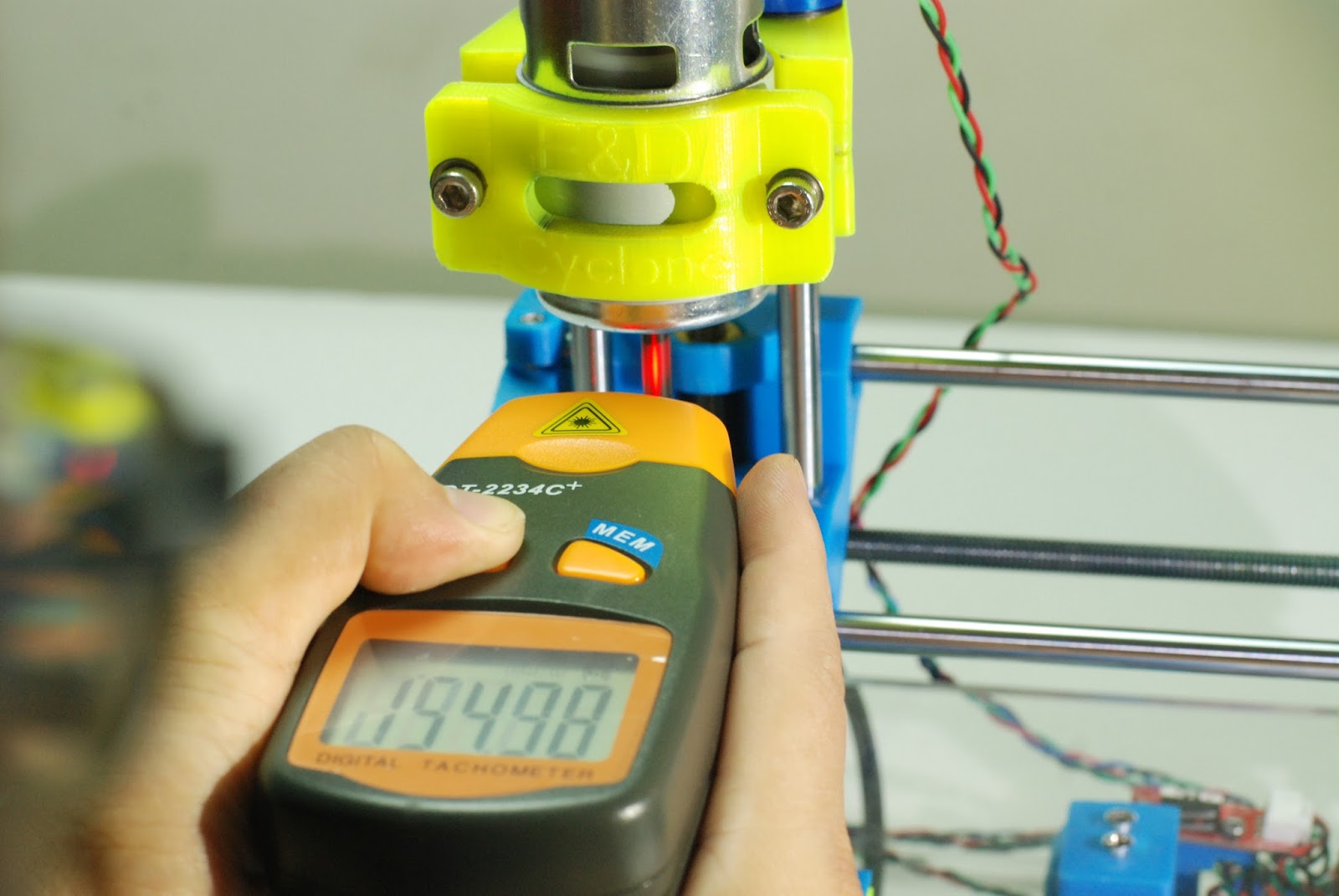

裝上755 馬逹,在沒有負載下,可逹到15498 RPM 跟規格15500 差不多
換上875主軸馬達
 一樣測不出有何偏心,下回借個千分表來測


裝上12V 5A的電源供應器,在沒有負載下,可逹到8626 RPM 跟老闆說的 9200 有差少574轉
裝上24V 6A的電源供應器,在沒有負載下,可逹到19017 RPM 跟規格18600 有差,多了轉417轉
所以如果之前有人問我的主軸是什麼規格的~~SORRY 是875 不是755。如果你買的是755一樣可以用啦~~只是不要送上24V電壓,,那會燒掉...
