一.繪製草圖:

1-1:打開Inkscape

1-2:編輯→偏好設定:工具→要使用邊界框選擇幾何邊界框

1-3:文件屬性→設置圖稿(顥示)為單位:mm 格式:A8

1-4:使用矩形工具創建寬60mm、高12mm、x半徑6mm的矩形

1-5:換色，使用矩形工具創建寬12.3mm、高4.3mm、x半徑0mm的矩形

1-6:按住shift選取兩個物件→開啟對齊與分布工具欄:相對於最大物件，縱軸置中，橫軸置中

1-7:按住shift選取兩者→路徑:減去
如果看不到小的矩形，選取大的矩形→降低到最下層

1-8:使用橢圓形/弧形工具創建x半徑3mm、y半徑3mm的圓形

1-9:選取綠色物件座標x:0 y:0，選取圓形物件座標x:3 y:3，按住shift選取兩者→路徑:減去

1-10:複製一個綠色物件

1-11:使用矩形工具創建寬4.3mm、高4.3mm、x半徑0mm的矩形

1-12按住shift選取矩形和上方的物件→開啟對齊與分布工具欄:相對於最大物件，縱軸置中，對齊頂邊→路徑:減去

1-13:儲存

二.製作3D模型

2-1:打開PrusaSlicer，修改右邊的參數

2-2: 右鍵，添加形狀，svg，選擇剛剛儲存的檔案

2-3:深度:4.mm

2-4:→拆開為模型

2-5:選擇一個模型隱藏→布局

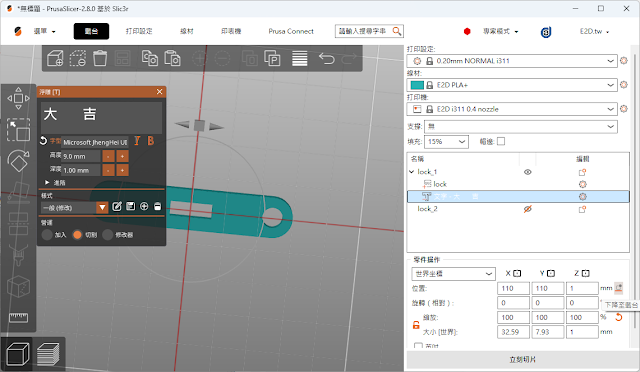

2-6:對準模型按右鍵→添加挖孔模型→文字，位置 X:110 Y:110 Z:下降至載台

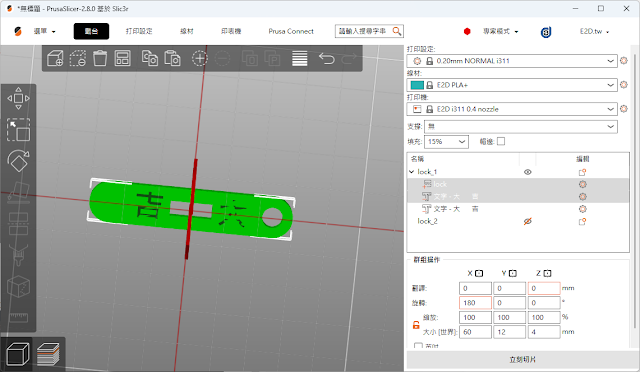

2-7:先複製一次文字，按住shift選取其中一個文字和模型，路徑:X:180

2-8:換另一個模型重複2-5到2-8，有缺口的要再複製

2-9:按下立刻切片後，拖拽切片條，在要換色的層數點一下

2-10:匯出G-code，檔案名以英文命名

三.修改3D模型

3-1下載範例Burr puzzle.zip

3-2:打開PrusaSlicer→增加→檔案→開啟項目，選擇.3mf檔

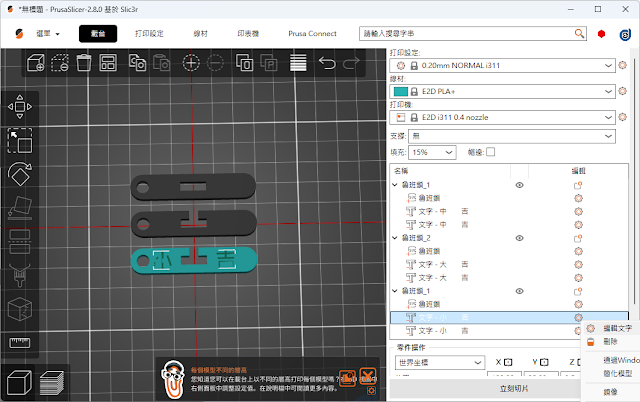

3-3:選擇要修改的模型，右鍵編輯文字，上下文字都修改後，接續2-9
